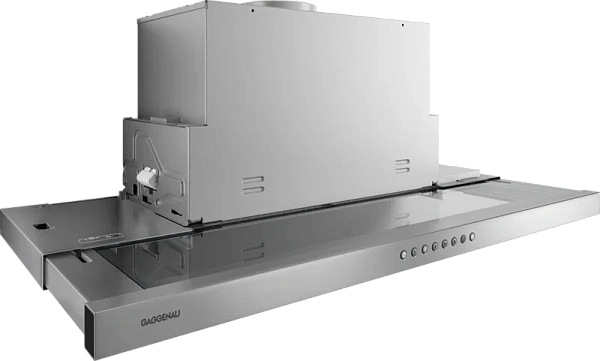

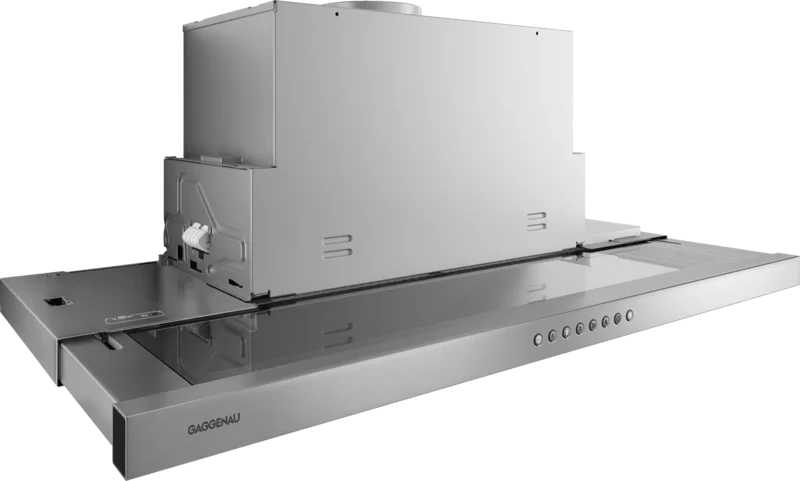

Gaggenau AF210192 — Вытяжка с выдвижной панелью 90 см нержавеющая сталь

Встроенная стеклянная панель. Тихая работа благодаря встроенной звукоизоляции. Выдвижная вытяжная панель. Высокая эффективность отвода воздуха. Тихий энергосберегающий мотор. Автоматическая регулировка производительности по датчику качества воздуха. Регулируемая белая светодиодная подсветка для оптимального освещения рабочей поверхности. Дополнительная опускаемая рамка позволяет полностью скрыть вытяжку в навесном шкафу; принадлежность заказывают по ширине модели. Работа в режиме отвода воздуха или рециркуляции.

Основные характеристики

Функции и характеристики

• Встроенная стеклянная панель.
• Тихая работа благодаря встроенной звукоизоляции.
• Выдвижная вытяжная панель.
• Высокая эффективность отвода воздуха.
• Тихий энергосберегающий мотор.
• Автоматическая регулировка производительности по датчику качества воздуха.
• Регулируемая белая светодиодная подсветка для оптимального освещения рабочей поверхности.
• Дополнительная опускаемая рамка позволяет полностью скрыть вытяжку в навесном шкафу; принадлежность заказывают по ширине модели.
• Работа в режиме отвода воздуха или рециркуляции.
• Совместима с комплектом рециркуляции с угольным фильтром для эффективной и тихой работы.
• Отвод воздуха:
• Отвод воздуха по индивидуальному техническому листу: 517 / 965 м³/ч на третьей обычной ступени / интенсивном режиме.
• Уровень звуковой мощности: 57 / 71 дБ(A) относительно 1 пВт.
• Рециркуляция:
• Производительность: 506 / 876 м³/ч.
• Уровень звуковой мощности: 62 / 69 дБ(A) относительно 1 пВт.
• Управление на передней панели.
• 3 уровня мощности с электронным управлением и 1 интенсивный режим.
• Автоматический режим с датчиком.
• Индикатор насыщения жироулавливающего фильтра.
• Стальной жироулавливающий фильтр можно мыть в посудомоечной машине.
• Регулируемая белая светодиодная подсветка: 3500 K.
• Мощность источников освещения по индивидуальному техлисту — 3 × 1,5 Вт; каталог 2026 указывает 3 × 3 Вт. Номинальная мощность всей системы по энергетическому листу приведена отдельно.
• Освещённость: 355 лк.
• Освещение включается независимо.
• Высокоэффективный бесщёточный двигатель BLDC.
• Встроенная звукоизоляция для тихой работы.
• Вентилятор включается при выдвижении вытяжной панели.
• Запатентованная технология выдвижения вытяжной панели.
• Выдвижение панели до 198 мм.
• Оптимизированный внутренний воздушный поток для эффективной циркуляции и очистки.
• Упрощённая установка.
• Обратный клапан входит в комплект.
• Класс энергоэффективности A по шкале от A+++ до D.
• Потребление энергии: 41,4 кВт·ч в год.
• Класс эффективности вентиляции: A.
• Класс эффективности освещения: A.
• Класс эффективности фильтрации жира — B.
• Шум в обычном режиме: минимум 42 дБ, максимум 57 дБ.
• Модуль рециркуляции с угольным фильтром устанавливается в верхней части навесного шкафа. Фильтр заменяется извлечением спереди.
• Для замены фильтра полностью откройте дверцу навесного шкафа.
• Установка в навесной шкаф без дна.
• Минимальный зазор над газовыми приборами: 65 см.
• Минимальный зазор над электрическими приборами: 43 см.
• Возможно подключение оконного контактного выключателя.
• Общая мощность подключения: 266 Вт.
• Для рециркуляции требуется внешний фильтрующий модуль.
• Производительность и шум указаны для уровня 3 / интенсивного режима: объёмный расход воздуха по EN61591, звуковая мощность по EN60704-3.
• Эквивалентная длина воздуховода для обеспечения эффективной работы: Lmax 23 м.
• При общей мощности газовых приборов более 12 кВт минимальный зазор над ними составляет 70 см.
• При работе вытяжки с отводом воздуха совместно с камином, подключённым к дымоходу, в цепи питания вытяжки необходим подходящий защитный выключатель.
• Фактическая ширина передней части по габаритной схеме — 898 мм.
• Глубина в закрытом положении по схеме — 290 мм, при выдвинутом экране — 488 мм.
• Диаметр выходного патрубка по схеме — 150 мм.
• Ширина нижней части встраиваемого корпуса на схеме — 524 мм, верхней части — 472 мм; эти размеры не заменяют ширину передней панели.
• В обоих показанных вариантах с модулем AA211812 над шкафом требуется свободное пространство не менее 100 мм; высота выходного отверстия в передней части — не менее 90 мм.
• Подписи схем: «Поперечное сечение навесного шкафа», «Вид навесного шкафа сверху», «Навесной шкаф для AF210 с подвижной рамкой». Все размеры приведены в миллиметрах.
• Примечание к схеме установки в шкаф шириной 900 мм: дополнительно требуется монтажный комплект AA210491. Артикул приведён как обозначение комплекта именно на этой схеме.
• На поперечном сечении глубина шкафа обозначена как 320 мм, выходной патрубок — Ø150 мм. Подпись «Положение светодиодной подсветки» указывает размещение источников света.
• Примечание к поперечному сечению: толщина панели на задней стене — не более 20 мм. Это толщина показанной стеновой панели, а не требуемый зазор за корпусом.
• Для включения слегка нажмите на середину выдвижного фильтрующего экрана: он выдвигается, вытяжка запускается на второй ступени мощности.
• Интенсивный режим автоматически переключается на более низкую ступень приблизительно через 6 минут.
• Автоматический режим подбирает ступень вентиляции по датчику интенсивности испарений от приготовления и жарки. Максимальная продолжительность автоматического режима — 4 часа.
• Чувствительность датчика настраивается от 1 до 4; заводская настройка — 2.
• После задвигания фильтрующего экрана работает отложенное выключение; примерно через 10 минут вытяжка отключается автоматически.
• Освещение управляется независимо от вентиляции; удержание кнопки позволяет выбрать яркость.
• Звуковые сигналы управления можно включить или отключить.
• Индикация насыщения предусматривает отдельные сигналы для жироулавливающего фильтра и фильтра запахов. После очистки или замены соответствующую индикацию сбрасывают.
• Производитель рекомендует очищать жироулавливающие фильтры каждые два месяца. Для ручной очистки их замачивают в горячем мыльном растворе, очищают щёткой, тщательно промывают и высушивают.
• Жироулавливающие фильтры можно мыть в посудомоечной машине при температуре не выше 70 °C. Их укладывают свободно, без зажатия; сильно загрязнённые фильтры не моют вместе с посудой. После мойки фильтры должны высохнуть. Возможное изменение цвета не влияет на работу фильтра.
• При снятии и установке жироулавливающий фильтр поддерживают снизу, чтобы он не упал на варочную панель. При снятии держат горизонтально, чтобы жир не стекал.
• Перед очисткой вытяжку отключают от питания и дают ей остыть. Не используют пароочистители, мойки высокого давления, едкие или абразивные очистители, средства с высоким содержанием спирта и жёсткие губки.
• Нержавеющую сталь очищают по направлению шлифовки мягкой тканью и тёплым мыльным раствором, затем вытирают насухо. Органы управления протирают слегка влажной, а не мокрой тканью; стекло и пластик — мягкой тканью с подходящим средством для стекла.
• Индикацию насыщения настраивают под используемый фильтр. Угольные фильтры меняют, а регенерируемые обслуживают по приложенной к конкретному фильтру инструкции; после обслуживания соответствующую индикацию сбрасывают.
• По перечню инструкции опускаемая рамка для этой ширины — AA210492: 90 см.
• Принадлежности, приобретаемые отдельно по перечню инструкции: AA211812 — внешний комплект рециркуляции Clean Air Standard; AA210110 — сменный фильтр запахов Clean Air Plus. При выборе фильтра учитывают точный артикул и установленную систему.
• Для показанного на общей схеме монтажа в навесной шкаф шириной 900 мм указан дополнительный комплект AA210491. Это условие данного варианта установки, а не указание, что комплект входит в поставку.
• Кабель подключения оснащён вилкой.
• При рециркуляции с внешним модулем CleanAir необходим шкаф высотой не менее 600 мм. Дополнительные принадлежности устанавливают по их собственным инструкциям.
• Для установки корпус должен быть доступен для замены фильтра и сервисного обслуживания. Промежуточная полка не должна опираться на корпус вытяжки, а переднюю облицовку нельзя крепить к нему.
• Шкаф должен выдерживать массу прибора до 18 кг и быть термостойким до 90 °C. После выполнения вырезов сохраняют его устойчивость.
• Для отвода воздуха используют короткий прямой воздуховод из негорючего материала, по возможности большого диаметра. Длинный шероховатый канал, многочисленные повороты и малый диаметр снижают производительность и повышают шум. По инструкции воздуховод прокладывают с уклоном 1° от прибора против возврата конденсата.
• При установке вытяжки шириной 90 см после её навешивания выполняют дополнительное крепление к боковинам шкафа снизу — по два винта слева и справа.
• Вытяжку размещают по центру варочной панели; её ширина должна быть не меньше ширины зоны приготовления.
• Длина кабеля различается по документам: 1,8 м в индивидуальном техлисте, около 1,3 м в инструкции 9001552982_I и 1,75 м в каталоге 2026. Фактическую длину проверяют по поставленному прибору; единое значение производителем не подтверждено.
• Для шкафа с опускаемой рамкой техлист и его схемы указывают глубину 335 мм, а инструкция 9001552982_I — не менее 350 мм. На схемах также различаются высоты: 540 мм для варианта с рамкой и 600 мм для показанного варианта с рециркуляционным модулем; в тексте техлиста 600 мм указано и вместе с рамкой. При проектировании выбирают схему точной комплектации и инструкцию к самой рамке.
• Для базового шкафа без рамки в инструкции 9001552982_I указана высота не менее 390 мм, а на отдельных схемах техлиста — не менее 420 мм. Это различие документов не заменено универсальным монтажным размером.
• По энергетическому листу расход воздуха в обычном режиме — 272–516 м³/ч. Максимум обычного режима отличается от 517 м³/ч в индивидуальном техлисте; значения приведены по своим документам.
• Номинальная мощность системы освещения по энергетическому листу — 6,4 Вт. Отдельно в техлисте приведена мощность самих источников света; эти показатели не объединены.
• Эффективность жироулавливания — 89,5 %, гидродинамическая эффективность — 33,8, индекс энергоэффективности — 47. Потребление в режиме ожидания по энергетическому листу — 0,4 Вт; для выключенного состояния числовое значение не указано.
• В точке наибольшей эффективности измерены расход 416,1 м³/ч, давление 368 Па и электрическая мощность 125,9 Вт. Это одна измерительная точка, а не максимальная производительность или общая мощность подключения.
• Допускается сочетание с газовыми приборами суммарной мощностью не более 18 кВт. На максимальном пламени две газовые конфорки одновременно или одна горелка мощнее 5 кВт не должны работать дольше 15 минут; включайте максимальную ступень вытяжки и ставьте посуду на работающие конфорки.
• При отводе воздуха и одновременной работе отопительного прибора, использующего воздух помещения, нужен достаточный приток свежего воздуха; разрежение — не более 4 Па. Вентиляцию оценивает профильный специалист.
• При монтаже соблюдайте более строгое из расстояний, требуемых вытяжкой и варочной панелью. Указанное в инструкции отдельное правило 600 мм над электрической панелью относится к Австралии и Новой Зеландии; его не переносят автоматически на другие рынки.
• В энергетическом листе на странице 1 интенсивный расход составляет 965 м³/ч, а на странице 2 максимальный расход указан как 964 м³/ч. Техлист также указывает 965 м³/ч; разница в документе сохранена явно.

Дополнительные принадлежности

• Gaggenau AA211812 — Модуль рециркуляции для вытяжек серии 200
• AA210110
• Gaggenau AA210492 — Телескопическая рамка для скрытого монтажа вытяжки, 900 мм
• Gaggenau AA210491 — Монтажный комплект для вытяжки серии 200, шкаф 90 см
